Sismik titreşim izolatörü, ses yalıtım izolatörlerinin özelliklerini karşılar. Ek olarak, titreşim izolatörleri, normal ekipman çalışma koşulları sırasında yayın titreşim izolasyonunu bozmadan bir deprem sırasında desteklenen ekipmanın hem yanal hem de dikey hareketini sınırlamak için bir çelik gövde tertibatı içerir.

Sismik Titreşim İzolatörleri, desteklenen mekanik ekipmanlardan destek yapılarına gürültü ve titreşim iletimini azaltmak için kullanılır. İzole edilecek ekipmanın bir depremle bağlantılı dış kuvvetlere maruz kalma olasılığının bulunduğu kritik derecede sessiz alanların yakınında bulunan mekanik ekipman için gürültü ve titreşim yalıtımı için önerilir.

İzole edilecek ekipmanın bir depremle ilişkili dış kuvvetlere maruz kalma olasılığı olduğunda, kritik derecede sessiz alanların yakınında bulunan mekanik ekipman için gürültü ve titreşim yalıtımı için önerilir.

sismik titreşim izolatörü

Sismik Titreşim İzolatörü Modelleri

Açık Yaylı Titreşim Alıcılar

Açık yaylı titreşim alıcılar 10 kg’dan 2600 kg’a kadar olan yük değerlerinde zemine oturan mekanik ekipmanların titreşim izolasyonu için kullanılır. Mekanik ekipmanın çalışma devrine göre yayların çökme değerleri hesaplanır.

4^ (100 mm.) çökme değerine kadar farklı yük değerlerinde ürün yelpazesi mevcuttur. Açık yaylı titreşim alıcılar mekanik ekipman ile zemin arasında kullanılırken FAN tipi titreşim alıcılar klima santralleri gibi birden fazla modülden oluşan ekipmanların asıl titreşim üreten fan kısımlarının altına da kullanılabilir.

Açık yaylı titreşim alıcılar sismik ve rüzgar yükleri gibi yanal yüklerin söz konusu olduğu durumlarda kullanılması uygun değildir. Eğer böyle bir uygulama gerekiyor ise sismik yada rüzgar yüklerine karşı mekanik ekipmanı korumak amaçlı ilave sınırlayıcı malzemeler kullanılmalıdır.

TF-FAN sismik titreşim izolatörü

AA – FAN

Malzeme: Çelik
Hizmet: Çalışma Yük Ağırlığı

Çalışma Yükü Ağırlığı : 0,10 – 4,0 kN
Çökme : 25 – 50 mm

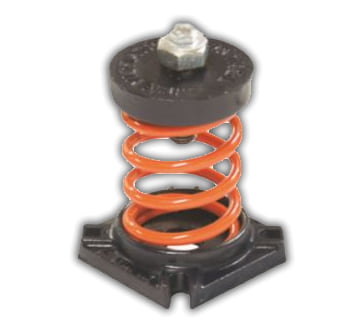

TF-DBT sismik titreşim izolatörü

AA – DBT

Malzeme: Çelik
Hizmet: Çalışma Yük Ağırlığı

Çalışma Yükü Ağırlığı : 2,0 – 10,0 kN
Çökme : 25 – 50 mm

TF-DBT sismik titreşim izolatörü

AA – SPOR SPOT POWER

Malzeme: Çelik
Hizmet: Çalışma Yük Ağırlığı

Çalışma Yükü Ağırlığı : 1,0 – 58 kN
Çökme : 50 – 75 mm

TF-1LOTA sismik titreşim izolatörü

AA – 1LOTA

Malzeme: Çelik
Hizmet: Çalışma Yük Ağırlığı

Çalışma Yükü Ağırlığı : 0,10 – 1,5 kN
Çökme : 25 mm

TF-1LOTB sismik titreşim izolatörü

AA – 1LOTB

Malzeme: Çelik
Hizmet: Çalışma Yük Ağırlığı

Çalışma Yükü Ağırlığı : 0,22 – 2,0 kN
Çökme : 25 – 50 mm

tf-1slotc sismik titreşim izolatörü

AA – 1LOTC

Malzeme: Çelik
Hizmet: Çalışma Yük Ağırlığı

Çalışma Yükü Ağırlığı : 1,0 – 13,0 kN
Çökme : 25 mm

Kapalı Tip Titreşim Alıcılar

Kapalı tip titreşim alıcılar (sismik titreşim izolatörü) geniş yük kapasiteleri ve çökme miktarlarında mekanik ekipmanların titreşim izolasyonu için kullanılır. Titreşim alıcı yayın dikeydeki hareketi hareketi sınırlandırılmıştır. Böylece tesisattan su çekildiğinde ekipmanın düşeydeki hareketi sınırlandırılmış olur. Ayrıca ilk çalışma kapanma anında düşeyde büyük dinamik yükler oluşturan ekipmanların hareketi sınırlandırmak için bu malzemelerin kullanılması önemlidir.

Aynı zamanda sismik titreşim izolatörleri sismik sınırlayıcı olarak da kullanılabildikleri gibi dış mahallerde bulunan ekipmanları için rüzgar yükleri gibi yanal yüklere karşı ilave sınırlayıcı gereksinimi olmadan kullanılabilirler.

AA-SLOTV2

Malzeme: Çelik
Hizmet: Çalışma Yük Ağırlığı

Çalışma Yükü Ağırlığı : 1,0 – 13,0 kN
Çökme : 25 mm

tf-slotac-an-400x383 kapalı tip titreşim alıcılar sismik izolatörü

AA-SLOTAC-AN

Malzeme: Çelik
Hizmet: Çalışma Yük Ağırlığı

Çalışma Yükü Ağırlığı : 2,0 – 26,0 kN
Çökme : 25 mm

tf-slotac-ap-400x368 tf-slotac-an-400x383 kapalı tip titreşim alıcılar sismik izolatörü

AA-SLOTAP

Malzeme: Çelik
Hizmet: Çalışma Yük Ağırlığı

Çalışma Yükü Ağırlığı : 4,0 – 192,0 kN
Çökme : 25 mm

tf-slot2-400x368 kapalı tip titreşim alıcılar sismik izolatörü

AA-SLOT2

Malzeme: Çelik
Hizmet: Çalışma Yük Ağırlığı

Çalışma Yükü Ağırlığı : 0,50 – 15,0 kN
Çökme : 25 mm

tf-isds-1-400x368 kapalı tip titreşim alıcılar sismik izolatörü

AA-ISDS

Malzeme: Çelik
Hizmet: Çalışma Yük Ağırlığı

Çalışma Yükü Ağırlığı : 0,50 – 15,0 kN
Çökme : 50 mm

tf-lsdk-400x368 kapalı tip titreşim alıcılar sismik izolatörü

AA-LSDK

Malzeme: Çelik
Hizmet: Çalışma Yük Ağırlığı

Çalışma Yükü Ağırlığı : 1,50 – 16,0 kN
Çökme : 75 – 100 mm

tf-sva-400x368 kapalı tip titreşim alıcılar sismik izolatörü

AA-SLOTAP

Malzeme: Çelik
Hizmet: Çalışma Yük Ağırlığı

Çalışma Yükü Ağırlığı : 0,25 – 13 kN
Çökme : 25 mm

Gelişen bina teknolojileri ile birlikte yeni nesil binalardan beklenen konfor şartları gün geçtikçe artmakta. Bu konfor şartlarına cevap verebilecek Isıtma, Soğutma ve Havalandırma ekipmanları ve tesisatları bina içerisinde önemli bir rol almaktadır.

Daha hafif konstrüktif malzemeler ile inşa edilen bu yeni nesil binalarda yer alan Isıtma, Soğutma ve Havalandırma ekipmanlarının yarattığı titreşim ve titreşim kaynaklı oluşan ses ve gürültü problemleri de çözülmesi gereken bir konu olarak karşımıza çıkmaktadır.

Özellikle yüksek katlı binalarda yer alan tesisat katları ile hemen yanı başında yer alan yaşam mahalleri arasında detaylı bir titreşim izolasyonu çalışması yapılması gerekmektedir.

Otel, AVM, Havalimanı, Konut, Hastane gibi insanların kısa ve uzun süreli vakit geçirdikleri yapılarla birlikte sanayi tesisleri ve endüstriyel binalarda yer alan yüksek kapasiteli makinelerin çalışma esnasında yarattığı titreşim ve darbe seslerinin izolasyonu da malzeme yorulmalarına bağlı bina ömürlerinin kısalmasına yol açabilmektedir.

Aksa Acoustic yukarıda bahsettiğimiz titreşim izolasyonu ve sismik koruma konusunda sektöründeki öncü firma olma sorumluluğunun da bilinciyle doğru tasarım, doğru mühendislik, doğru ürün ve doğru uygulama prensibiyle sektörel paydaşlarına hizmet vermektedir. Tüm yerel ve uluslar arası standart ve yönetmeliklere uygun tasarım yapabilen geniş ve tecrübeli kadromuz ile binalarda mevcut ve olası problemleri yerinde tespit ederek uluslar arası akredite kuruluşlar tarafından sertifikası alınmış ürünlerimizle şantiyelerde uzun yıllardır biriktirdiğimiz saha tecrübemizi uygulama yerinde uygulamacılar, tasarımcılar ve müşavirler ile paylaşmaya hazırız.
